面包板版 · 零基础友好
组装你的 小智 AI
聊天机器人
6 步搞定：接线 → 装驱动 → 烧固件 → 连 Wi-Fi → 注册 → 开聊
先看完整视频
建议先看一遍再动手
播放不了？去 B站看
准备材料
点击勾选已备好的
- ESP32-S3 开发板 (N16R8)主控。确认 sRGB 彩灯开关已焊接，右侧 Type-C 是 COM 口
- OLED 显示屏 (I2C 4针)GND / VCC / SCL / SDA，显示表情和状态
- INMP441 麦克风模块注意焊接方向，朝上/朝下接线不同
- MAX98357A 功放 + 小喇叭紫色功放板 + 喇叭接绿色端子
- 面包板 + 杜邦线若干400 孔或更大，不用焊接
- USB Type-C 数据线 + 电脑数据线必须支持传输（别用纯充电线）
完整清单：腾讯文档
面包板接线
最关键的一步
先看麦克风图标朝上还是朝下！方向不同接线完全不同。
操作顺序
先插跳线

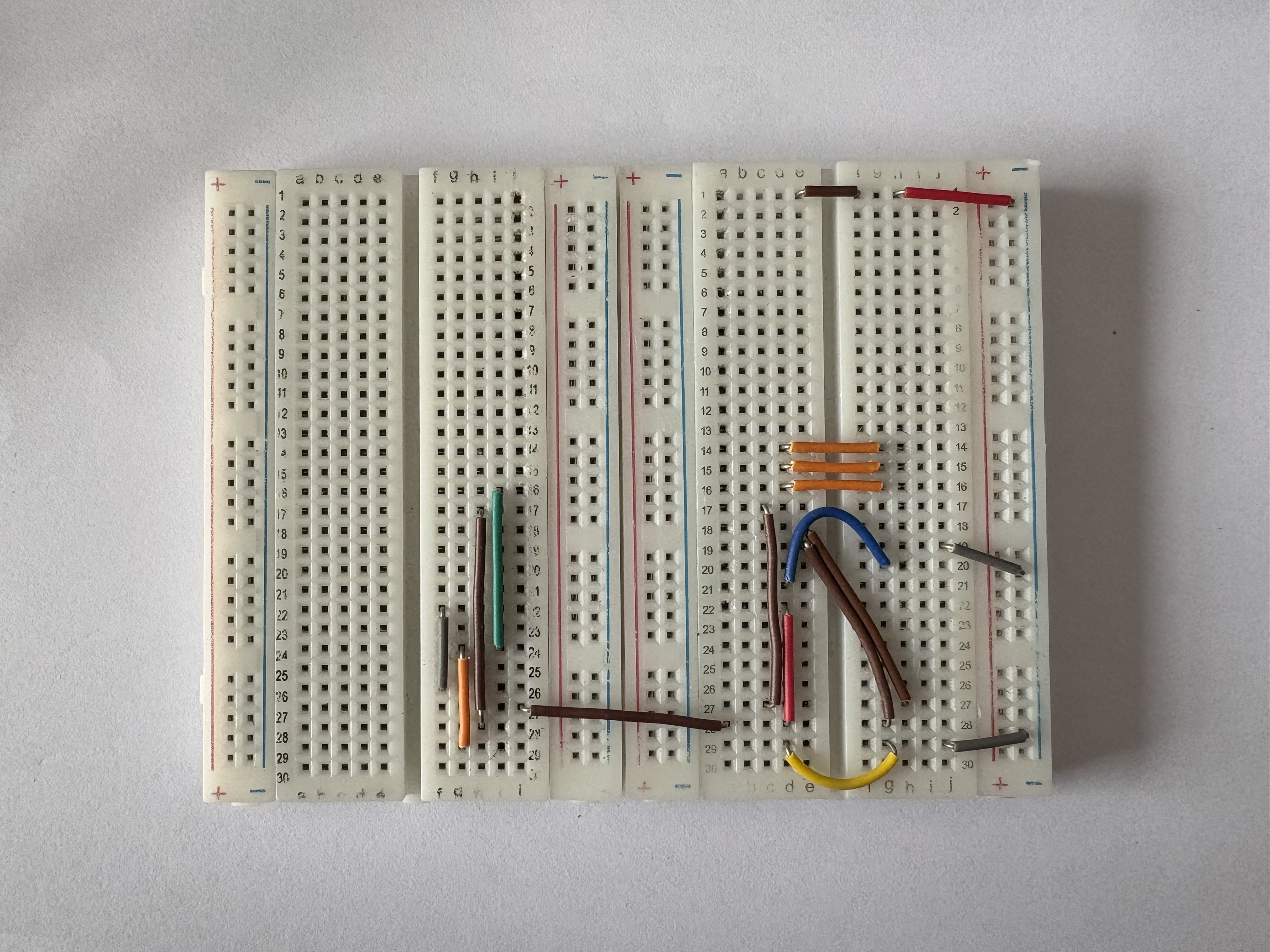

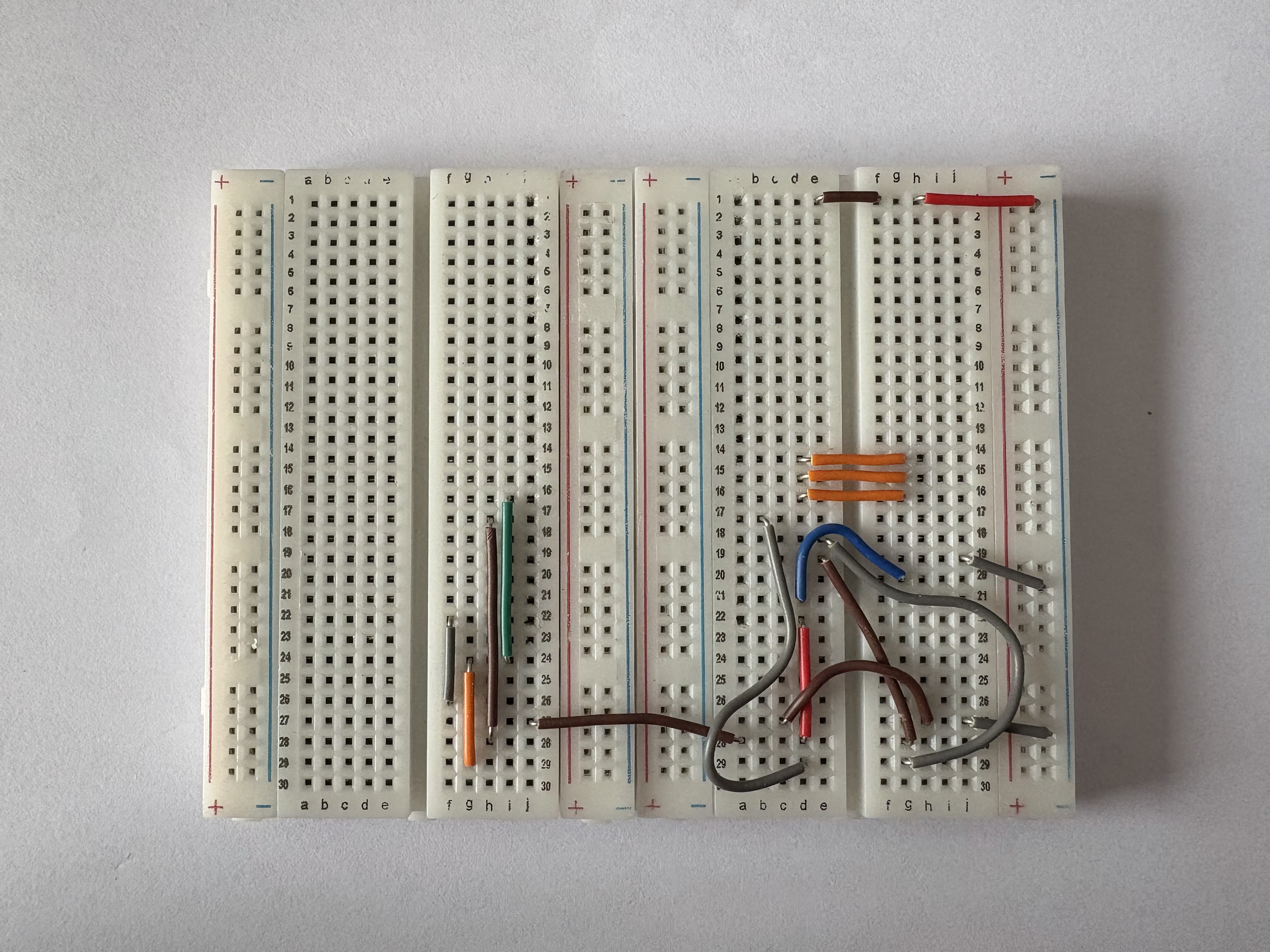

按「完整接线图」插好所有线，别放模块
放模块

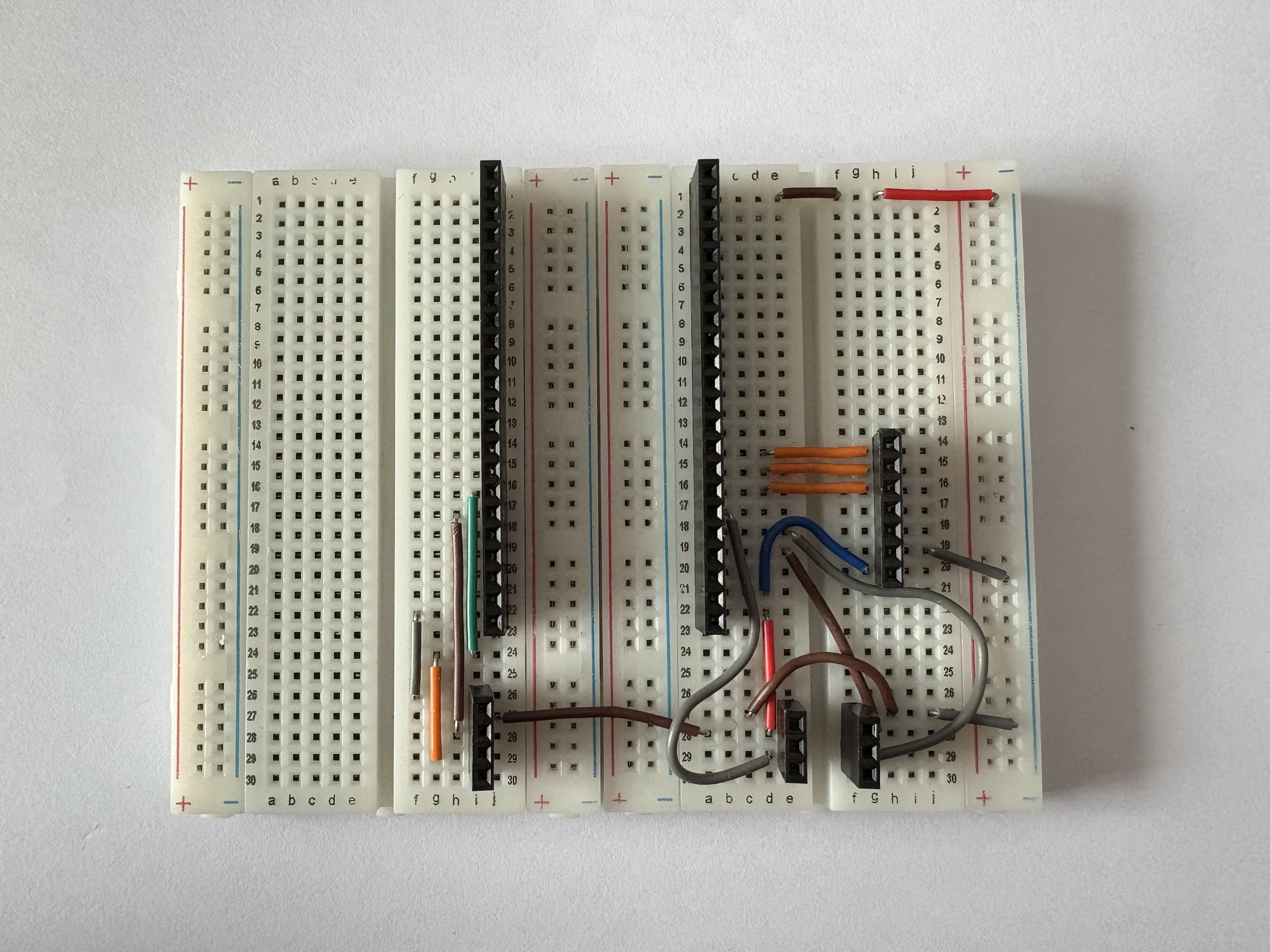

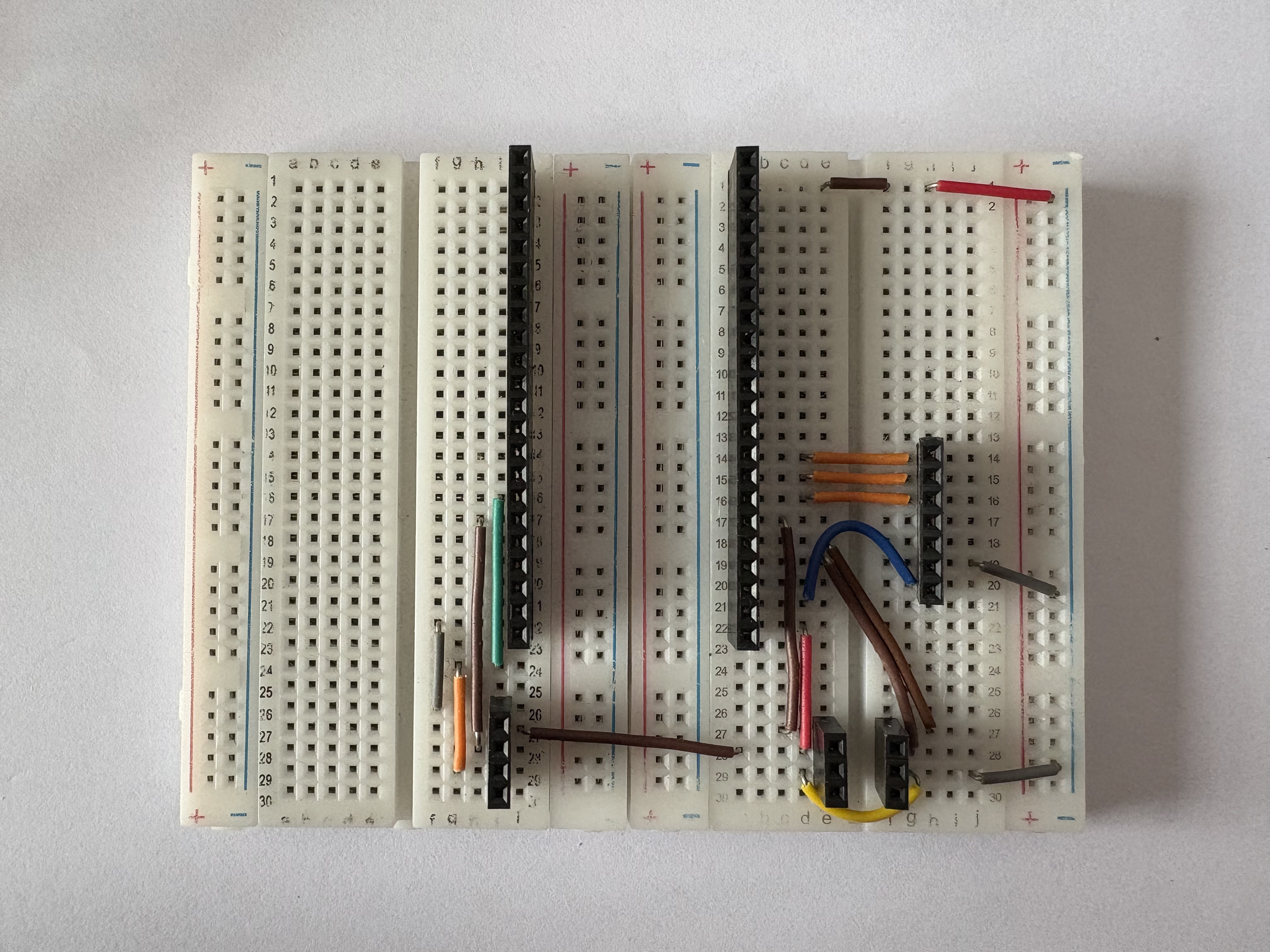

参考「器件放置图」依次插 ESP32、OLED、麦克风、功放
接喇叭
喇叭线拧入 MAX98357A 绿色端子

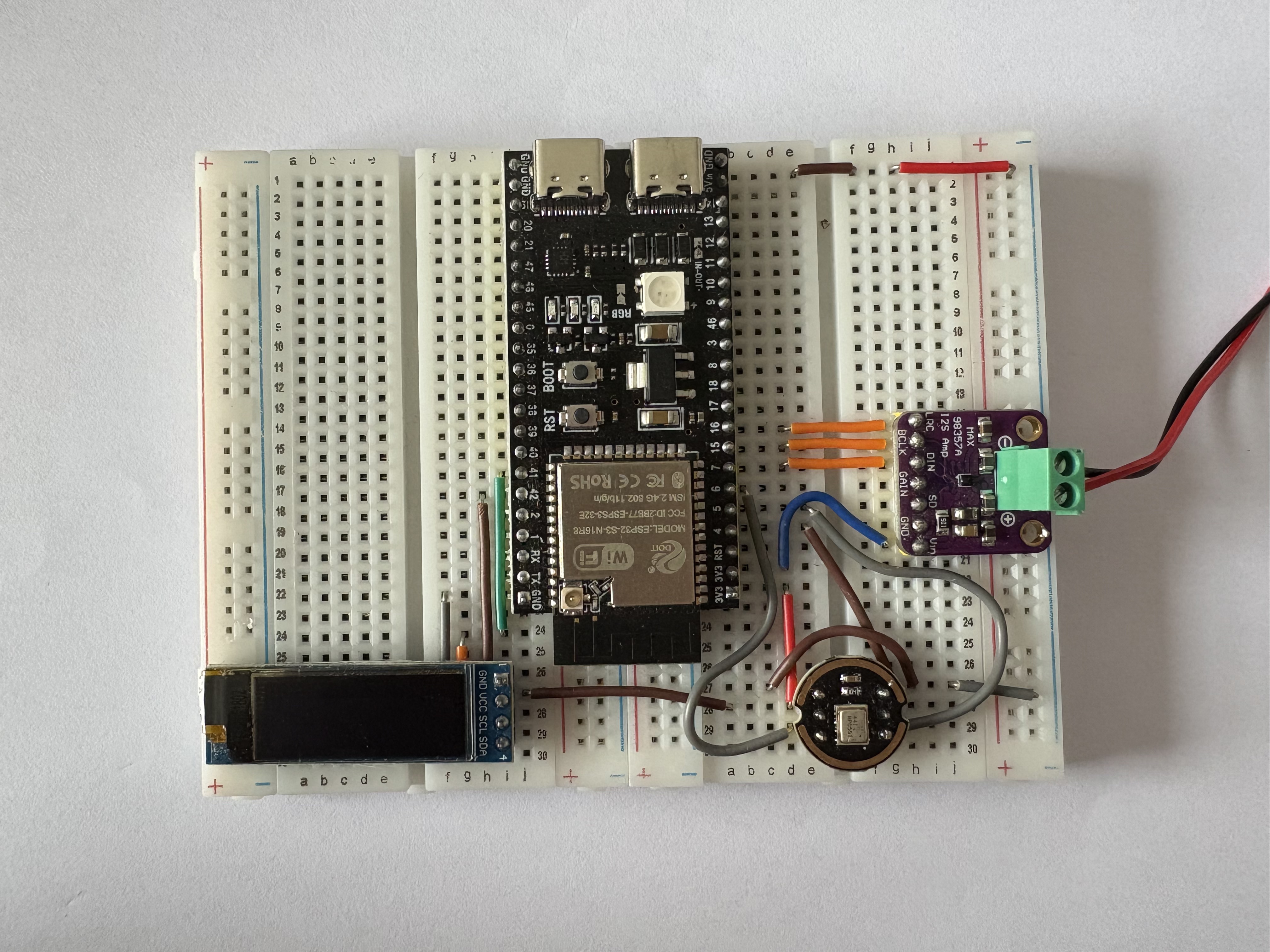

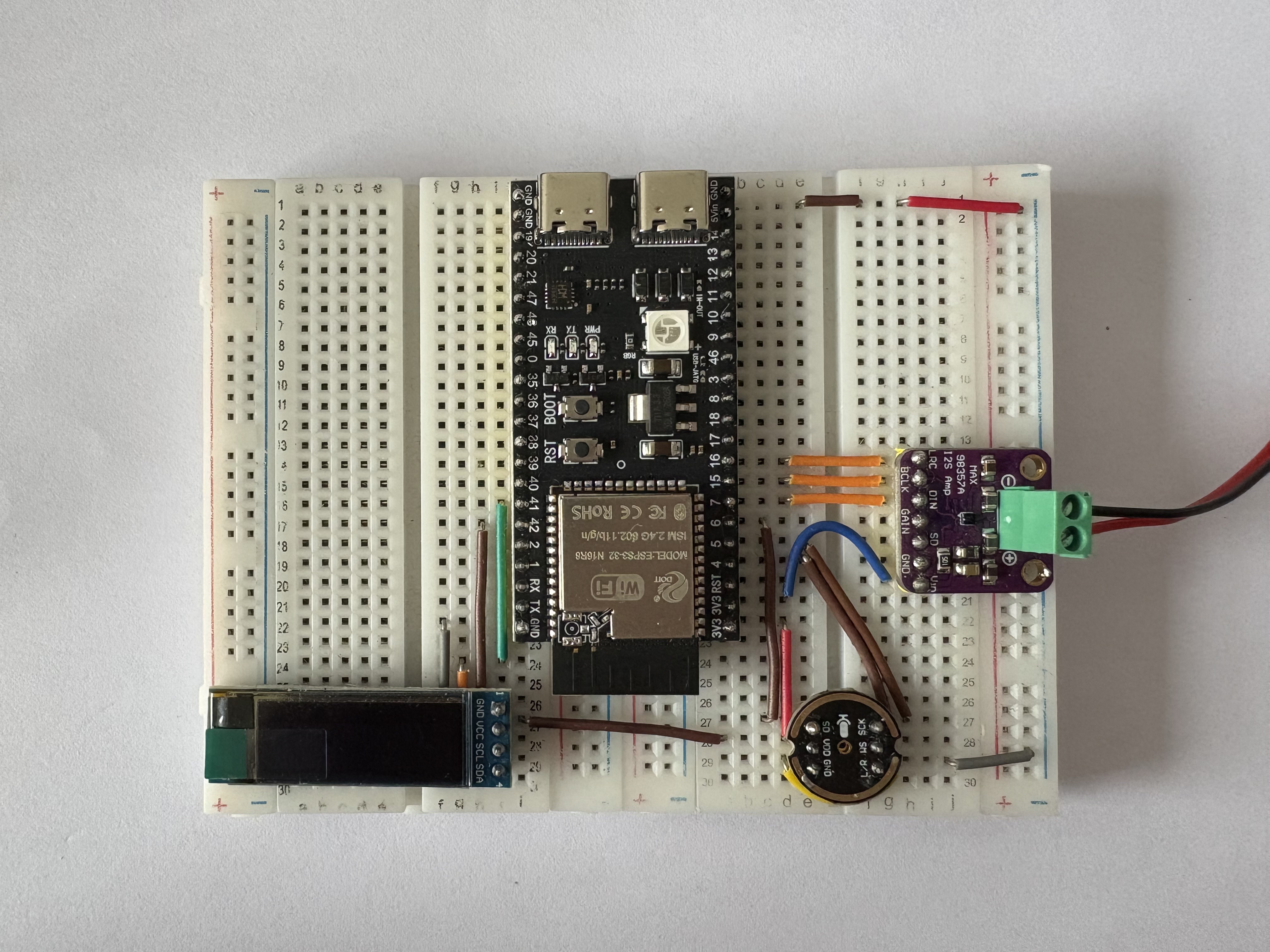

对照成品图
逐一对比确认
操作顺序
先插跳线
按「完整接线图」插好所有线
放模块
参考「器件放置图」依次放
接喇叭
拧入绿色端子
对照成品图
确认一切正确
安装串口驱动
让电脑识别开发板
USB 线插开发板右侧 Type-C (COM 口)连电脑。如果不识别，装驱动：
验证：Win → 设备管理器 → 端口看到 COM 口。Mac → 终端
ls /dev/cu.usb*烧录固件
写入小智的「灵魂」
路径不能有中文！放到
D:\flash 这样的纯英文目录。Flash Download Tool
打开刷机工具
flash_download_tool_3.9.7.exe
芯片 ESP32-S3 / Develop / UART
三个都要选对
导入 merged-binary.bin
点 ... 选固件
勾选 + 地址 0x0
左边勾上，@ 后填 0x0
选 COM 口 → START
等 FINISH，几分钟到十几分钟
按 RST 复位
屏幕亮起即成功
esptool 命令行
安装
pip3 install esptool
找端口
ls /dev/cu.usb*
烧录
esptool.py --chip esp32s3 --port /dev/cu.usbserial-XXXX write_flash 0x0 merged-binary.bin
完成后按 RST
Hash of data verified = 成功
配置 Wi-Fi
让小智联网
RST 后蓝灯闪烁 = 配网模式
手机连 Xiaozhi-XXXXXX 热点
浏览器打开 192.168.4.1
选 Wi-Fi + 输密码 → Connect
显示 Done，3 秒后自动重启
只支持 2.4GHz！5G 不行。iPhone 热点要开「最大兼容性」。
sRGB 灯光状态
| 灯光 | 含义 |
|---|---|
| 蓝色闪烁 | 配网模式 |
| 蓝闪 → 绿闪 | 已连 Wi-Fi，可唤醒 |
| 蓝色长亮 | OTA 更新中 |
| 绿色 | 在说话 |
| 红色 | 在听你说 |
重新配网：按住配网键 + RST，先松 RST 再松配网键。
注册 & 添加设备
最后一步！
说「你好，小智」获取 6 位验证码
电脑访问 xiaozhi.me 注册登录
设备管理 → 添加新设备 → 输验证码
完成！随时「你好，小智」开聊
恭喜完成！你的小智 AI 聊天机器人已经可以开口说话了。
常见问题
遇到问题对照排查
烧录失败
- 路径有中文 → 移到纯英文路径
- COM 口选错 → 设备管理器确认
- 芯片没选 ESP32-S3
- 没勾固件 / 地址没填 0x0
- 装 CH343 驱动 / 换数据线
喊「你好小智」没反应
- 麦克风接线方向是否对应
- 麦克风模块拔下重插
能识别但没声音
- 检查 MAX98357A 功放板接线
- 喇叭线是否拧紧在绿色端子
屏幕不显示
- 确认烧录了固件并按了 RST
- 检查 OLED 四根线 GND/VCC/SCL/SDA
插面包板后不亮
- 取下开发板单独 USB 连电脑测试
- 正常 → 面包板接线有短路，逐个加模块排查
Wi-Fi 连不上
- 只支持 2.4GHz
- iPhone 热点开「最大兼容性」
- 确认密码正确
